Architecture on Celery Executor

실무에서 Kubernetes Executor 만큼 많이 사용되는 Celery Executor의 아키텍처에 대해 정리해보자.

Celery Executor

Celery Executor는 Airflow에서 작업(Task)를 여러 Worker에게 분산하여 처리하는 방식이다.

Celery라는 분산 작업 큐 시스템을 사용하여 작업을 관리하고 분배한다.

https://airflow.apache.org/docs/apache-airflow-providers-celery/stable/celery_executor.html

Component

• Web Server
  : Web UI를 제공하며, 사용자가 DAG과 Task의 상태를 모니터링하고 관리할 수 있게 한다. Task를 수동으로 트리거할 수도 있다.
• Workers
  :실제로 할당된 Task를 실행한다. Celery Executor는 여러 Worker에게 Task를 분산하여 할당한다.
• Database
  : 메타데이터 데이터베이스로, DAG, Task, 스케줄링 정보, 실행 상태, 로그 등을 저장한다. Scheduler와 Webserver는 이 데이터베이스를 통해 Airflow의 상태를 추적하고 관리한다.
• Scheduler
  : DAG에 정의된 작업을 스케줄링하고, 어떤 Task가 언제 실행돼야 하는지를 결정한다. DAG 파일을 읽어, Task를 Queue Broker에게 보낼 준비를 한다.
• DAG Directory(Files)
  : DAG 파일들이 저장된 디렉토리. Task와 Workflow의 정의가 포함된 파일들을 스케줄러가 읽어 Task를 스케줄링한다.
• Celery
  : 스케줄링하는 Queue 사용 방식



Celery Components

• Queue Broker
  : Celery 시스템의 핵심으로 실행해야할 Command를 저장, 스케줄러가 작업(Task)를 큐에 넣으면, Queue Broker가 이를 관리하고, 적절한 Worker에게 작업을 할당한다. 주로 Redis나 RabbitMQ와 같은 메시지 큐 시스템을 사용한다.
• Result Backend
  : Worker가 실행한 Task(완료된 Command)의 결과를 저장한다. 스케줄러는 이 결과를 통해 다음 작업을 결정한다.
• Flower
  : Celery Queue 및 작업의 상태를 모니터링하는 Web UI

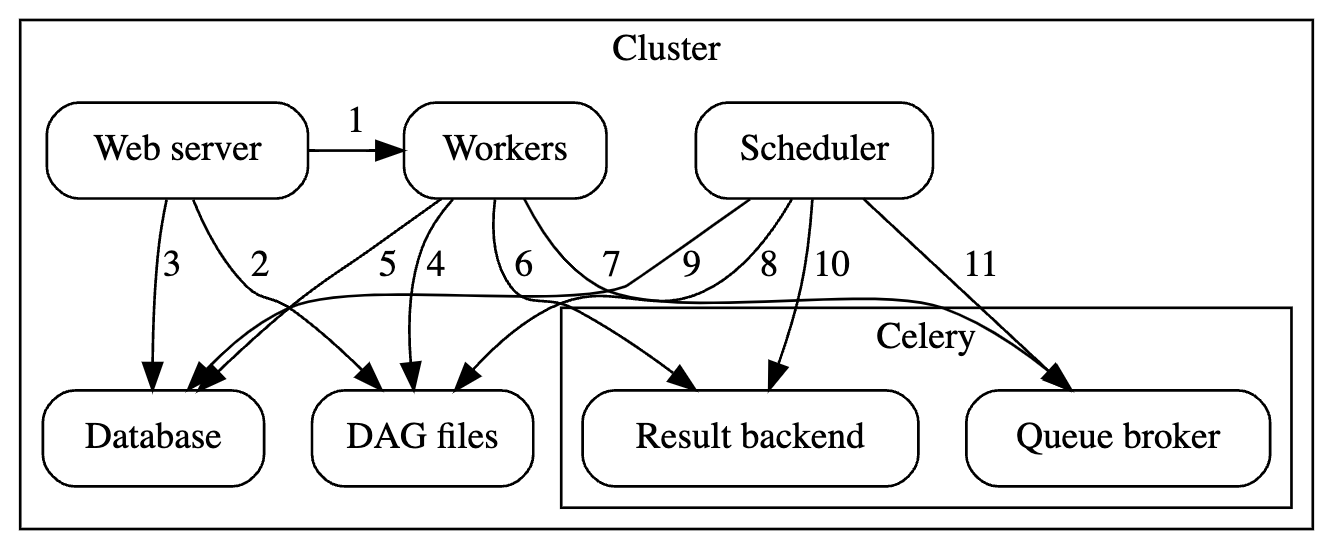

Work Flow

1. Web server -> Workers
   : Web server는 작업 실행 로그를 가져오기 위해 Workers와 통신한다. (이를 통해, 사용자는 웹 UI에서 작업의 실행 결과를 확인할 수 있다.)
2. Web server -> DAG Files
   : Web server는 DAG 파일 구조를 확인해 사용자에게 DAG의 전체 구조를 보여준다. 이를 통해 DAG의 워크플로우가 어떻게 구성되어 있는지 시각적으로 확인할 수 있다.
3. Web server -> Database
   : Web server는 (메타데이터)데이터베이스에서 작업의 상태를 가져온다. 이를 통해 사용자는 각 작업의 현재 어떤 상태(ex. 대기중, 실행중, 완료됨)에 있는지 확인할 수 있다.
4. Workers -> DAG files
   : Worker는 DAG 파일을 확인해 어떤 작업을 수행해야 하는지 알아내고, 그 작업을 실행한다.
5. Workers -> Database
   : Worker는 데이터베이스와 통신해 연결 설정(Connection), 변수(variables), XCOM(작업 간 데이터 교환)과 관련된 정보를 가져오고 저장한다.
6. Workers -> Celery's result backend
   : Worker는 Celery의 result backend에 작업의 상태(ex. success, fail 등)를 저장한다. 이를 통해 작업의 최종 결과가 기록된다.
7. Workers -> Celery's broker : Subscribe
   : Worker는 Celery의 broker에 실행될 명령(Command)을 저장한다.
8. Scheduler -> DAG Files
   : Scheduler는 DAG 파일을 (1분 마다) 확인해 어떤 작업이 언제 실행돼야 하는지 결정하고, 해당 작업을 실행하도록 한다.
9. Scheduler -> Database
   : Scheduler는 (메타데이터)데이터베이스에 DAG 실행 및 관련 작업의 정보를 저장한다. 어떤 DAG이 언제 실행됐고, 어떤 작업이 수행됐는지 기록된다.
10. Scheduler -> Celery's result backend
    : Scheduler는 Celery의 result backend에서 완료된 작업의 상태를 가져와 후속 작업을 스케줄링하거나 관리한다.
11. Scheduler -> Celery's broker : Publish
    : Scheduler는 Celery의 broker에 실행항 명령(Command)를 넣고, 이 명령들은 작업을 수행하기 위해 Worker로 전달된다.



Task Execution Process

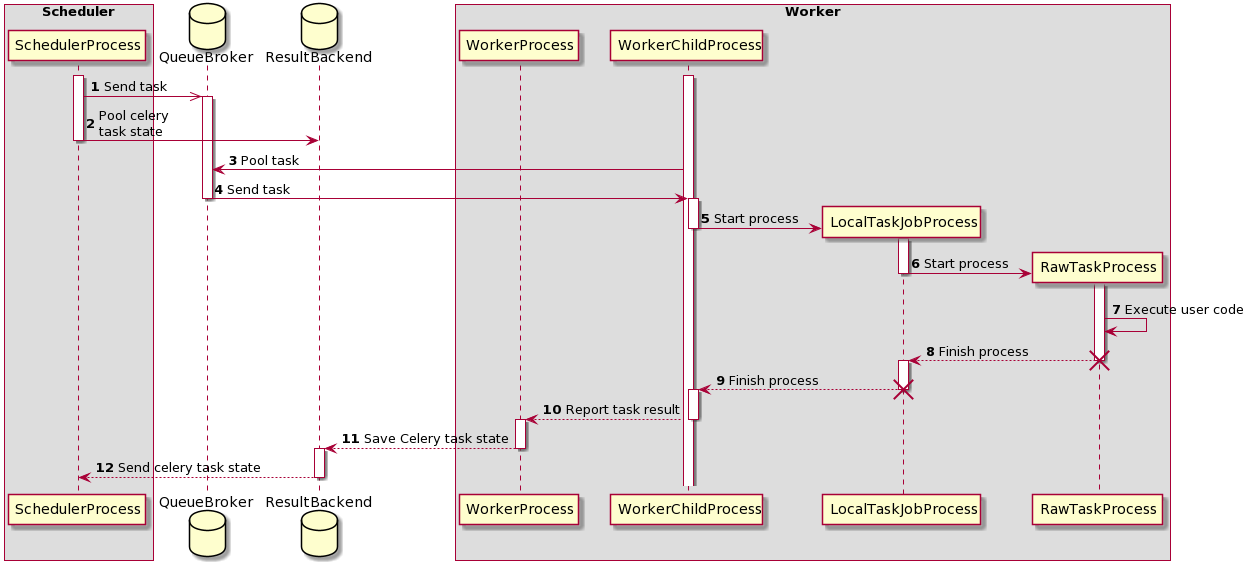

Sequence diagram - task execution process

프로세스

1. ScheduleProcess: 작업(Task)를 처리하고, CeleryExecutor를 사용해 작업을 실행한다.
2. WorkerProcess: 대기열(Queue)를 관찰하면서, 새로운 작업이 나타나는지 기다린다.
   -> 초기, 이 두 개의 Process가 실행중이다.

데이터베이스

1. (Celery의)QueueBroker: 작업 대기열(Task Queue)을 관리하는 데이터베이스
2. (Celery의)ResultBackend: 작업의 결과와 상태를 저장하는 데이터베이스



작업 흐름

1. SchedulerProcess는 DAG Files를 확인해, 실행할 작업(Task)를 발견하면 QueueBroker에 해당 작업을 보낸다.
2. SchedulerProcess는 작업이 완료됐는지 확인하기 위해 ResultBackend에 주기적으로 작업 상태를 조회한다.
3. QueueBroker는 작업이 Queue(대기열)에 들어오면, 이를 WorkerProcess에게 전달한다.
4. WorkerProcess는 전달받은 작업(Task)을 하나의 WorkerChildProcess에 할당한다.
5. WorkerChildProcess는 할당된 작업을 처리하기 위해 LocalTaskJobProcess라는 새로운 프로세스를 생성한다.
6. LocalTaskJobProcess의 로직은 LocalTaskJob 클래스에 의해 정의되며, 이 프로세스는 TaskRunner를 사용해 새로운 프로세스(RawTaskProcess)를 시작한다.
7. RawTaskProcess가 실제로 사용자의 코드를 실행하는 역할을 한다.
8. 작업을 완료하면 LocalTaskProcess를 종료한다.
9. 작업을 완료하면 WorekrChildProcess를 종료한다.
10. WorkerChildProcess는 작업이 끝났다는 것을 WorkerProcess에 알리고, 다음 작업을 처리할 준비가 됐음을 알린다.
11. WorkerProcess는 작업 상태 정보를 ResultBackend에 저장한다.
12. Celery 상태 정보를 SchedulerProcess에 보낸다.
13. SchedulerProcess가 ResultBackend에 작업 상태를 다시 조회할 때, 그 작업의 상태 정보를 얻는다.
